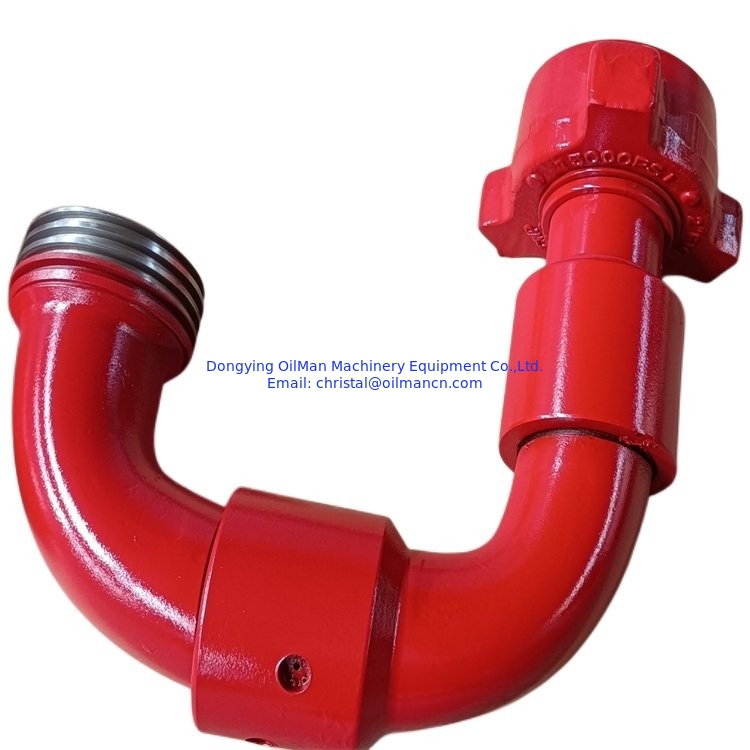

API SPM FMC Tipo 2 Inch 3 Inch Fig1502 Wellhead Elbow Union Chiksan Swivel Joint

Descrizione di prodotto

API SPM FMC Tipo 2 Inch 3 Inch Fig1502 Testa di pozzo Alta pressione 10000psi Combinazione del gomito Chiksan

Descrizione dell'articolazione girevole

La giuntura girevole è un impianto di cementazione e fratturazione di prodotti per il controllo dei fluidi ad alta pressione.Unione martello è di cambiare direzione e di facilitare la costruzione della condotta che collega il collegamento della condotta.Utilizzato ampiamente in ambienti di funzionamento acidi (esclusi quelli contenenti gas acidi contenenti CO2, H2S) nella linea di scarico ad alta pressione, nella linea di ingresso, in una linea di flusso temporaneo, nella prova di pozzi,e altre linee di trasmissione ad alta tensione sulle condotteLe specifiche delle giunzioni girevoli sono di 11⁄2 "~ 4" in, pressione nominale di lavoro di 42MPa ~ 105MPa, temperatura di lavoro -46 °C ~ 121 °C.

⑴.Il giunto girevole ad alta pressione è stato ampiamente applicato nelle condizioni di lavorazione acida, principalmente compresi il tubo di scarico ad alta pressione, il tubo di aspirazione, il tubo di flusso temporaneo,tubi di prova di pozzi e tubi per il trasporto di fluidi in altre condizioni ad alta pressione;

⑵.Il giunto girevole a spazzola ben progettato di 11⁄2 "~ 4" di lunghezza possiede la pressione di lavoro a freddo di 42Mpa ~ 105Mpa (6000psi ~ 15000psi), con 10 tipi diversi.due o tre direzioniLa società può inoltre fornire giunti girevoli a 90 gradi con diversi tipi e kit di riparazione in condizioni di temperatura normale, bassa temperatura e gas solforoso.

Caratteristiche

Principali parametri tecnici dell'articolazione girevole

⑴La giunzione girevole a 90 gradi è collegata con 10 tipi, 20 tipi, 30 tipi, 40 tipi, 50 tipi, 60 tipi, 70 tipi, 80 tipi, 90 tipi, 100 tipi di unione e le modalità di connessione comuni sono le seguenti:

⑶.Esempio:foto di esplosione di 3"×105Mpa ((15000psi) -fig1502-M×M-10 tipo 90 gradi giunto girevole

⑷.Esempio:elenco parti di un giunto girevole di tipo 3 × 105 Mpa (± 15000 psi) -fig.1502-M×M-10

- No, no, no, no.	Nome	Quota	- No, no, no, no.	Nome	Quota
1	WN giuntura piegata	1	8	NQ giuntura retta	1
2	Anello di mantenimento del grasso	3	9	Rand	2
3	WQ giunto retto	1	10	Rand di primavera	2
4	Palla di acciaio	297	11	Unione Hummer	2
5	Blocco grasso	9	12	Tappi a sfera di acciaio	6
6	anello di sigillamento unionale	3	13	Anello di tenuta a forma di O	3
7	Imballaggio della ghiandola	3	14	Circuito per buco	6



Mostre di prodotti

---
