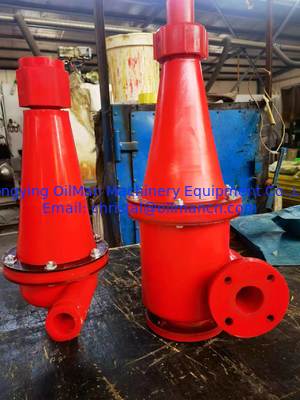

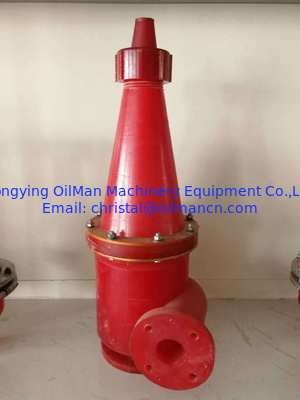

Separatore idro ciclone con idrociclone di cicloni liquidi solidi per rimozione della sabbia

Dettagli:

Luogo di origine: Cina
Certificazione: ISO
Numero di modello: Modello FX

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 PC
Prezzo: USD20-500/pc
Imballaggi particolari: Esportazione in legno
Tempi di consegna: 7-30 giorni di lavoro
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 pezzi al mese
Miglior prezzo Contatto

Informazioni dettagliate
Nome prodotto: Separatore idro ciclone con idrociclone di cicloni liquidi solidi per rimozione della sabbia Parole chiave: Idrociclone
Utilizzo: Separazione delle miniere Materiale: Polyurethane (PU) Guscio di rivestimento e acciaio
Capacità: 0.05 - 900 m3/h Diametro: 10 - 840 mm

Descrizione di prodotto

Sistema di controllo solido ad alta efficienza Ciclone e idrociclone per desandratori e desiltratori



 Descrizioni di Hydrocyclone:

L'idrociclone è un dispositivo di classificazione/separazione ad alta efficienza che utilizza la forza centrifuga per dividere le particelle in sospensioni liquide in base alle dimensioni, forma e densità.alternativa a schermi e serbatoi di sedimentazione a bassa manutenzione, è ampiamente applicato nella lavorazione minerale, nel trattamento delle acque reflue industriali, nel settore petrolifero e del gas, nelle industrie chimiche/dello zucchero e della carta.



L'idrociclo/filtro a ciclone è utilizzato principalmente per la classificazione, la separazione, la concentrazione e il desliming nell'industria mineraria.è utilizzato principalmente per formare un sistema di rettifica e classificazione con un mulino- quando viene utilizzato come deslimer, può essere utilizzato per il desliming in un concentratore di gravità;può essere utilizzato per concentrare i rifiuti di dressing del minerale e inviarli a riempire i tunnel sotterranei. Il separatore di sabbia idrociclone non ha parti mobili, una struttura semplice, una grande capacità per unità di volume, una piccola area, elevata efficienza di classificazione (fino all'80% ~ 90%),granularità della classificazione fine, basso costo e basso consumo di materiali.

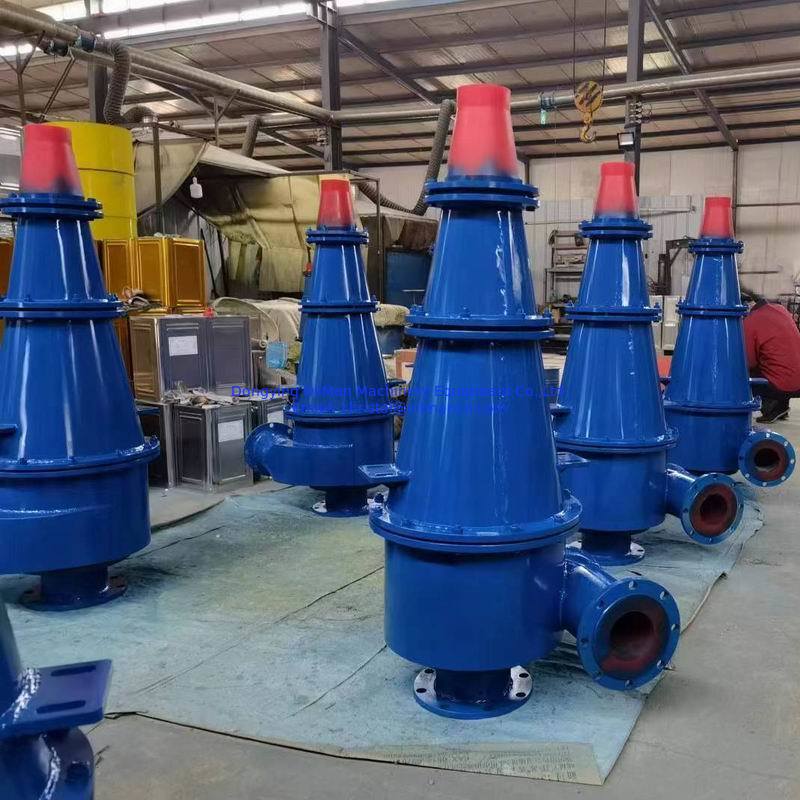

Separatore idro ciclone con idrociclone di cicloni liquidi solidi per rimozione della sabbia 0

Principio di funzionamento dell'idrociclone

La pompa idrociclonica (o differenza di altezza) ruota lo smalto nel cilindro lungo la direzione tangente con una certa pressione (generalmente 0,5 ~ 2,5 kg / cm) e portata (circa 5 ~ 12 m / s),e poi lo slurry ruota lungo la parete del cilindro ad una velocità molto veloce per creare forza centrifugaSotto l'azione della forza centrifuga e della gravità, le particelle di minerale grossolano e pesanti vengono espulse.La sospensione entra nel ciclone idraulico a velocità relativamente elevata dal tubo di alimentazione in direzione tangenziale e ruota da cima a fondoQuesto movimento è comunemente indicato come movimento di vortice esterno o discendente.Le particelle solide nel flusso vortice esterno sono separati dalla sospensione da forza centrifuga e si muovono lungo la parete del dispositivo per scaricare dalla presa inferiore.

Parametro tecnico dell'idrociclone:



Modello Diametro (mm) Angolo di cono (°) Diametro dell'uscita di sovrafflusso (mm)

Diametro dello spigot

(mm)

 Dimensione massima di alimentazione (mm) Pressione d'ingresso (MPa) Capacità (m)3/h) Dimensione delle particelle di separazione (um) Dimensione generale Unità 〜Peso (kg)
Lunghezza (mm) Larghezza (mm) Altezza (mm)
FX840 840 20 280〜380 80〜220 18 0.04〜0.2 500 ~ 900 74 ~ 350 1700 1500 3700 1621
FX750 750 45 180〜290 85〜175 16 0.04〜0.2 400〜500 74 ~ 300 1210 910 2680 1400
FX710 710 45 175 ~ 270 80〜165 16 0.04 〜0.2 350 ~ 450 74 ~ 250 1255 1185 1040 1250
FX660 660 20 165 ~ 250 80〜155 16 0.03〜0.2 250 ~ 350 74〜220 1140 1000 2920 800
FX660   45 165 ~ 250 80〜155 16 0.03〜0.2 250 ~ 350 74〜220 1140 1000 2000 995
FX610 610 20 155 ~ 230 75 ~ 140 13 0.03〜0.2 200 ~ 300 74〜220 875 950 2560 550
FX610   45 155 ~ 230 75 ~ 140 13 0.03〜0.2 200 ~ 300 74〜220 875 950 1810 600
FX500 500 20 125~185 55〜115 10 0.03〜0.3 140 ~ 220 74〜200 850 700 2050 380
15 74 ~ 150 850 700 2380 540
45 74 ~ 150 850 825 1630 430
FX350 350 20 80~120 30〜70 6 0.04〜0.3 60〜100 50 ~ 150 775 620 1765 208
15 50 ~ 120 775 620 1970 210
FX300 300 20 65~115 20〜50 5 0.04〜0.3 45 〜 85 50 ~ 150 498 485 1415 105
15 40 〜 100 498 485 1642 169
FX250 250 2. 60~100 16〜45 3 0.06〜0.35 40 ~ 60 40〜100 410 380 1215 75
15 40〜100 410 380 1405 73
10 30〜100 410 380 1788 85
FX200 200 20 40〜65 16〜32 2 0.06〜0.35 25 〜 40 40〜100 365 330 1030 45
15 30〜100 410 330 1083 54
10 30〜100 400 365 1490 60
FX150 150 20 30 ~ 45 8〜22 1.5 0.06〜0.35 11 〜 20 30 〜 74 310 265 820 29
15 30〜74 310 265 878 30
10 30 〜 74 310 265 1160 35
FX125 125 17 25〜40 8〜18 1 0.06〜0.35 8 ~ 15 20〜100 260 218 620 10.2
8 20 〜 74 260 218 870 33
FX100 100 20 20〜40 8 ~ 18 1 0.06〜0.35 5 ~ 15 20 〜 100 260 210 525 8,6
15 20〜100 268 215 720 13
8 20 〜 100 365 150 1065 23
5 20〜100 365 150 1505 30
FX75 75 15 15 ~ 22 6〜12 0.6 0.1 〜0.4 2〜5 20〜74 240 230 420 2.2
5 5 ~ 40 240 230 778 6.5
FX50 50 15 11〜16 3〜8 0.3 0.1〜0.4 1〜2 10〜74 160 137 400 1.5
5 160 137 680 5.5
FX25 25 5 6〜10 3 ~ 7 0.2 0.1〜0.4 0.8〜1.2 4〜20 130 85 495 1.2
FX10 10 4 3〜4 2〜3 0.2 0.2〜0.4 0.1〜0.2 2〜10 30 30 195 2

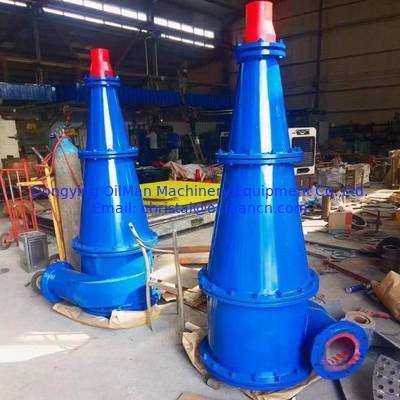

Separatore idro ciclone con idrociclone di cicloni liquidi solidi per rimozione della sabbia 1
